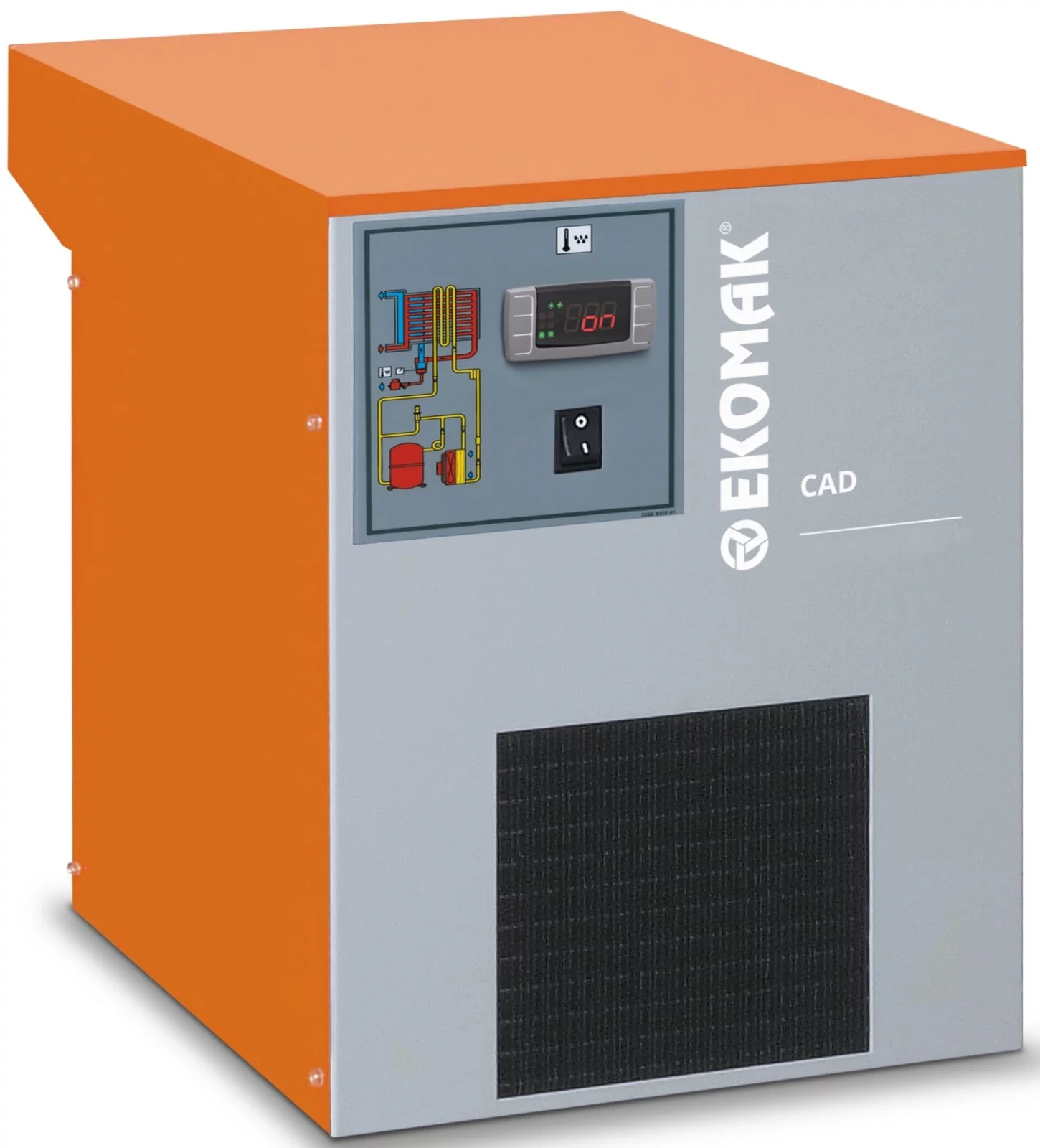

Осушитель воздуха Ekomak CAD 91

Рефрижераторные (холодильные) осушители серии CAD предназначены для удаления влаги из сжатого воздуха с температурой точкой росы +3 °C под давлением до 16 бар. Осушители полностью соответствуют нормативам Монреальского протокола, а для предотвращения разрушения озонового слоя в качестве хладагента используются бесфреонные вещества. Потенциал озонного истощения осушителей равен нулю.

Особенности

• Электронный контроллер на всю линейку осушителей отображает различную информацию о состоянии оборудования: сигнализация состояния, состояние под напряжением, работа вентилятора, сигналы аварий.

• Контроллер отображает точку росы под давлением и контролирует температуру конденсации  через пуск / останов вентилятора за счет использования двух датчикам температуры типа зондов (один для значения PDP и один для циклов вентилятора).

• Во всех моделях серии CAD применяются фреоны (HFCs (гидрофторуглероды)) не содержащие хлора и, следовательно, имеющие нулевой потенциал разрушения озонового слоя (ODP) и, как следствие, не регулируемые Монреальским протоколом.

• Во всех моделях серии CAD применяется интеллектуальная система сброса конденсата, позволяющая обеспечить отсутствие сброса воздуха, бесшумную работу системы.

• Теплообменники типа «воздух-воздух» и «воздух-хладагент» плюс коагуляционный отделитель конденсата объединены в одном модуле.

• Противоток сжатого воздуха в теплообменнике типа «воздух-воздух» обеспечивает максимальную теплопередачу.

• Большой размер теплообменника типа «воздух-хладагент» и противотоки газа обеспечивают полное испарение хладагента.

• Высокоэффективный отделитель конденсата расположен внутри модуля теплообменника. Обслуживание не требуется, и коалесцирующий эффект обеспечивает эффективное отделение влаги.

• Производительный отделитель способен также удерживать конденсат при высокой влажности на входе в компрессор.

• Большая проходимость трубопровода в модуле теплообменника снижает скорость потока и энергозатраты.- Стандартный электронный контроль слива.

Принцип действия

1. Теплый влажный сжатый воздух охлаждается до заданной температуры. Большой размер теплообменника обеспечивает эффективное охлаждение, уменьшая сопротивление потока до абсолютного минимума.

2. В отличие от традиционных систем, воздух в теплообменнике движется вниз. Сила тяжести обеспечивает эффективное отделение капель почти до 99%. Широкий приемник конденсата значительно снижает скорость потока во избежание переноса отделенной капельной влаги.

3. Сухой охлажденный сжатый воздух перед выходом из осушителя снова нагревается в теплообменнике типа «воздух-воздух». При этом относительная влажность воздуха значительно снижается, а экономия энергии охлаждения достигает 60%.

4. Образовавшийся конденсат отводится из осушителя CAD с помощью электронного слива, позволяющего избежать падения давления.

Панель управления

Модуль EKO-Dry

Алюминиевый модуль EKO-DRY имеет вертикальную компоновку, обеспечивающую поступление влажного сжатого воздуха вниз к конденсатоотводчику с электронным управлением, исключая скапливание воды на испарителе.
