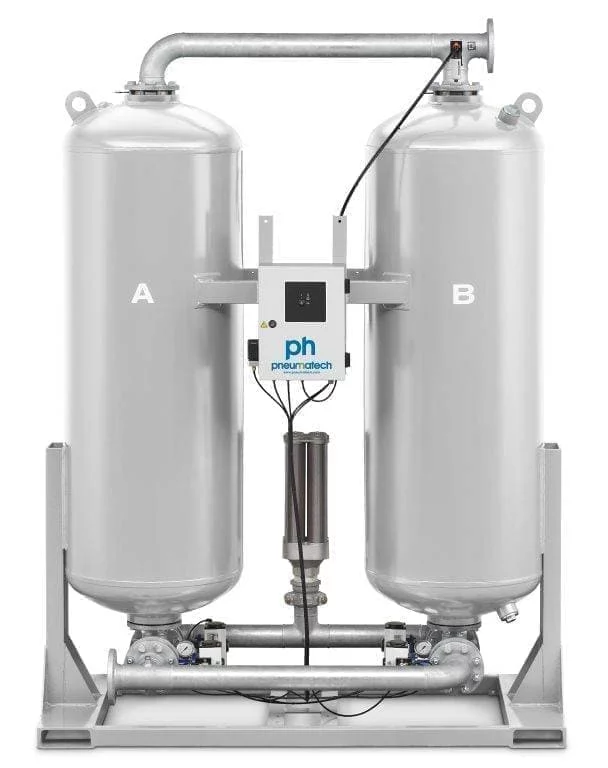

Осушитель воздуха Pneumatech PH 390 S 4-11
<p style="text-align: justify;">
PH - это компактные адсорбционные осушители холодной регенерации новой конструкции с малым падением давления, улучшенными средствами управления и многими другими возможностями, свойственными для продукции компании Pneumatech. Данная линейка оборудования обеспечивает точку росы под давлением -40°С, что позволяет применять установки в различных производственных сферах.
</p>
<p style="text-align: justify;">
Осушители PH S состоят из двух колонн: одна колонна осушает воздух, вторая в этот момент регенерируется. Переключение между колоннами происходит либо по таймеру (через определенный промежуток времени воздух перестает поступать в первую колонну, начинает поступать во вторую; в первой колонне происходит процесс регенерации) либо по датчику точки росы (в тот момент, как точка росы начинает расти, происходит автоматическое переключение колонн) Для регенерации адсорбента используется осушенный сжатый воздух (порядка 18% от максимальной пропускной способности осушителя).
</p>
<p style="text-align: justify;">
<b>Важные функции и преимущества</b>
</p>
<li>Надежный ресивер большого диаметра с фланцевым соединением (сварной ресивер). </li>
<li>Возможность осмотра и чистки сетчатых фильтров и ресиверов.</li>
<li>Продолжение цикла с момента его остановки и исключение насыщения рабочего слоя.</li>
<li>Оптимизация продувки с изменением давления на входе.</li>
<li>Проверка состояния на контроллере.</li>
<li>Простая установка благодаря рым-болтам и пазам для вилочных погрузчиков.</li>
<li>Регулируемая продувка с низким уровнем шума.</li>
<li>Дистанционная передача аварийных сигналов (свободный контакт).</li>
<li>Контакт работы с нагрузкой/без нагрузки (если замкнут, устройство останавливается, когда компрессор работает без нагрузки).</li>
<li>Большой (переразмеренный) фильтр в линии пневмосистемы в стандартной комплектации.</li>
<p style="text-align: justify;">
<b>Поправочные коэффициенты</b>
</p>
<p style="text-align: justify;">
</p>
<p style="text-align: justify;">
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
(Kd) Точка росы под давлением (°C)
</td>
<td style="text-align: center;">
-40
</td>
<td style="text-align: center;">
-70
</td>
</tr>
<tr>
<td>
PH 65 S - PH 760 S
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
0,7
</td>
</tr>
</tbody>
</table>
<p>
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
(Kd) Точка росы под давлением (°C)
</td>
<td style="text-align: center;">
20
</td>
<td style="text-align: center;">
25
</td>
<td style="text-align: center;">
30
</td>
<td style="text-align: center;">
35
</td>
<td style="text-align: center;">
40
</td>
<td style="text-align: center;">
45
</td>
<td style="text-align: center;">
50
</td>
</tr>
<tr>
<td>
PH 65 S - PH 760 S
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
0,84
</td>
<td style="text-align: center;">
0,71
</td>
<td style="text-align: center;">
0,55
</td>
</tr>
</tbody>
</table>
<p>
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
(Kt) Давление воздуха на входе (бар)
</td>
<td style="text-align: center;">
4
</td>
<td style="text-align: center;">
5
</td>
<td style="text-align: center;">
6
</td>
<td style="text-align: center;">
7
</td>
<td style="text-align: center;">
8
</td>
<td style="text-align: center;">
9
</td>
<td style="text-align: center;">
10
</td>
<td style="text-align: center;">
11
</td>
<td style="text-align: center;">
11*<br>
</td>
<td style="text-align: center;">
12,5* <br>
</td>
<td style="text-align: center;">
13*<br>
</td>
<td style="text-align: center;">
14,5*
</td>
</tr>
<tr>
<td>
PH 390 S - PH 760 S
</td>
<td style="text-align: center;">
0,47
</td>
<td style="text-align: center;">
0,68
</td>
<td style="text-align: center;">
0,84
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
1,1
</td>
<td style="text-align: center;">
1,2
</td>
<td style="text-align: center;">
1,13
</td>
<td style="text-align: center;">
1,38
</td>
<td style="text-align: center;">
0,89*
</td>
<td style="text-align: center;">
1*
</td>
<td style="text-align: center;">
1,04*
</td>
<td style="text-align: center;">
1,15*
</td>
</tr>
</tbody>
</table>
<p>
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
(Kp) Давление воздуха на входе (бар)
</td>
<td style="text-align: center;">
4
</td>
<td style="text-align: center;">
5
</td>
<td style="text-align: center;">
6
</td>
<td style="text-align: center;">
7
</td>
<td style="text-align: center;">
8
</td>
<td style="text-align: center;">
9
</td>
<td style="text-align: center;">
10
</td>
<td style="text-align: center;">
11
</td>
<td style="text-align: center;">
12
</td>
<td style="text-align: center;">
13
</td>
<td style="text-align: center;">
14
</td>
<td style="text-align: center;">
15
</td>
<td style="text-align: center;">
16
</td>
<td style="text-align: center;">
17
</td>
</tr>
<tr>
<td>
PH 65 S - PH 405 S
</td>
<td style="text-align: center;">
0,62
</td>
<td style="text-align: center;">
0,75
</td>
<td style="text-align: center;">
0,87
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
1,12
</td>
<td style="text-align: center;">
1,25
</td>
<td style="text-align: center;">
1,37
</td>
<td style="text-align: center;">
1,5
</td>
<td style="text-align: center;">
1,62
</td>
<td style="text-align: center;">
1,75
</td>
<td style="text-align: center;">
1,93
</td>
<td>
</td>
<td>
</td>
<td>
<br>
</td>
</tr>
</tbody>
</table>
<p>
</p>
<p>
<u>Расход воздуха</u><u> x</u><u> Kt</u><u> x </u><u>Kd</u><u> x </u><u>Kp</u>
</p>
<i>* Для моделей с давлением 14,5 бар.<br>
</i>
<p style="text-align: justify;">
</p>
<p style="text-align: justify;">
<b>Дополнительные опции</b>
</p>
<table cellpadding="0" cellspacing="0" border="1">
<colgroup><col> <col> <col> <col> <col> <col> <col> </colgroup>
<tbody>
<tr>
<td colspan="2">
<u>ОПЦИИ</u>
</td>
<td colspan="4">
<u>Модель</u>
</td>
<td>
<u>МРЦ, Руб.</u>
</td>
</tr>
<tr>
<td rowspan="7" colspan="2">
Предохранительные клапаны
</td>
<td colspan="4">
PH390-635 S
</td>
<td>
25269
</td>
</tr>
<tr>
<td colspan="4">
PH760
</td>
<td>
22934
</td>
</tr>
<tr>
<td colspan="4">
PH1020
</td>
<td>
32483
</td>
</tr>
<tr>
<td colspan="4">
PH1330
</td>
<td>
40072
</td>
</tr>
<tr>
<td colspan="4">
PH2060
</td>
<td>
61130
</td>
</tr>
<tr>
<td colspan="4">
PH2670
</td>
<td>
77309
</td>
</tr>
<tr>
<td colspan="4">
PH3390
</td>
<td>
96407
</td>
</tr>
<tr>
<td rowspan="6" colspan="2">
Звуковое сопло<br>
(Дроссель ограничения потока воздуха)
</td>
<td colspan="4">
PH760
</td>
<td>
43865
</td>
</tr>
<tr>
<td colspan="4">
PH1020
</td>
<td>
43865
</td>
</tr>
<tr>
<td colspan="4">
PH1330
</td>
<td>
43865
</td>
</tr>
<tr>
<td colspan="4">
PH2060
</td>
<td>
43865
</td>
</tr>
<tr>
<td colspan="4">
PH2670
</td>
<td>
43865
</td>
</tr>
<tr>
<td colspan="4">
PH3390
</td>
<td>
86026
</td>
</tr>
<tr>
<td rowspan="6" colspan="2">
Пневматическое управление<br>
(только для регулировки осушителей тип TIMER)
</td>
<td colspan="4">
PH760
</td>
<td>
142215
</td>
</tr>
<tr>
<td colspan="4">
PH1020
</td>
<td>
201890
</td>
</tr>
<tr>
<td colspan="4">
PH1330
</td>
<td>
249322
</td>
</tr>
<tr>
<td colspan="4">
PH2060
</td>
<td>
390298
</td>
</tr>
<tr>
<td colspan="4">
PH2670
</td>
<td>
493710
</td>
</tr>
<tr>
<td colspan="4">
PH3390
</td>
<td>
615470
</td>
</tr>
<tr>
<td rowspan="6" colspan="2">
Деревянная упаковка
</td>
<td colspan="4">
PH760
</td>
<td>
40614
</td>
</tr>
<tr>
<td colspan="4">
PH1020
</td>
<td>
57544
</td>
</tr>
<tr>
<td colspan="4">
PH1330
</td>
<td>
71054
</td>
</tr>
<tr>
<td colspan="4">
PH2060
</td>
<td>
108166
</td>
</tr>
<tr>
<td colspan="4">
PH2670
</td>
<td>
137021
</td>
</tr>
<tr>
<td colspan="4">
PH3390
</td>
<td>
170964
</td>
</tr>
<tr>
<td rowspan="6" colspan="2">
Опция фильтры, при использовании <br>
с маслозаполненными компрессорами
</td>
<td colspan="4">
PH760
</td>
<td>
254725
</td>
</tr>
<tr>
<td colspan="4">
PH1020
</td>
<td>
360903
</td>
</tr>
<tr>
<td colspan="4">
PH1330
</td>
<td>
445416
</td>
</tr>
<tr>
<td colspan="4">
PH2060
</td>
<td>
679366
</td>
</tr>
<tr>
<td colspan="4">
PH2670
</td>
<td>
859966
</td>
</tr>
<tr>
<td colspan="4">
PH3390
</td>
<td>
1072250
</td>
</tr>
</tbody>
</table>
1
